A Scatola combinatrice fotovoltaicaè un componente fondamentale nei sistemi solari fotovoltaici, centralizzando più stringhe di pannelli solari in un unico output per semplificare la gestione del sistema e migliorare la sicurezza operativa. Questo articolo approfondisce la struttura tecnica, i parametri chiave, le linee guida per l'installazione e le applicazioni pratiche dei combiner box fotovoltaici. Lo scopo è fornire a ingegneri, progettisti di sistemi e project manager una chiara comprensione su come ottimizzare i sistemi di energia solare in modo efficace riducendo al minimo i rischi e gli sforzi di manutenzione.

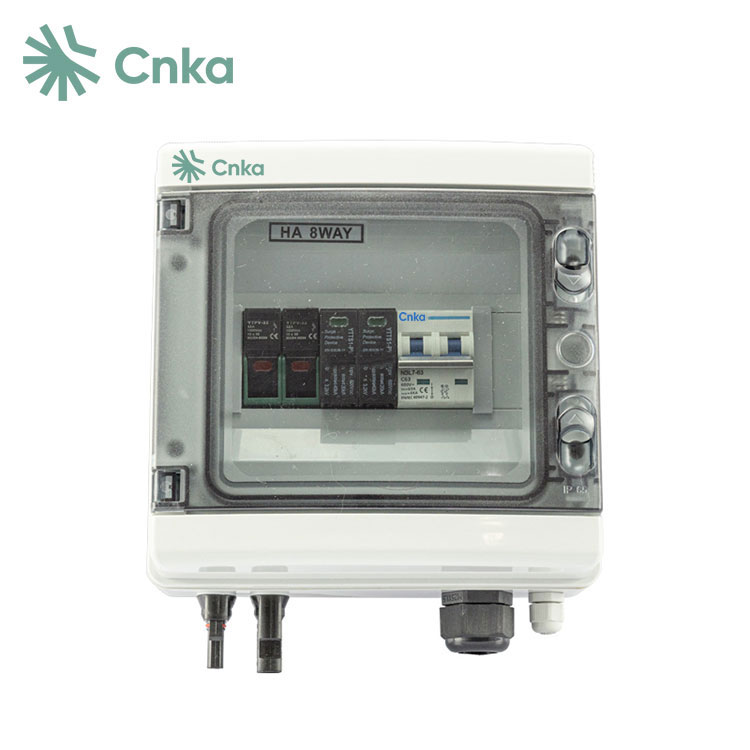

Un PV Combiner Box funge da hub centralizzato nei sistemi fotovoltaici, combinando più stringhe di pannelli solari in un'unica uscita per il collegamento all'inverter. Integrando fusibili, dispositivi di protezione da sovratensione e funzionalità di monitoraggio, garantisce la sicurezza operativa, riduce la complessità del cablaggio e consente un'efficiente risoluzione dei problemi. Svolge un ruolo fondamentale nei progetti solari sia commerciali che su larga scala, bilanciando le prestazioni del sistema e proteggendo dai guasti elettrici.
I moderni quadri fotovoltaici sono progettati per durare nel tempo, con involucri con grado di protezione IP che proteggono i componenti interni da rischi ambientali come polvere, umidità ed esposizione ai raggi UV. Sono compatibili con diverse configurazioni di stringhe e supportano installazioni solari scalabili.
Un tipico quadro di combinazione fotovoltaico comprende i seguenti componenti chiave, ciascuno dei quali svolge una funzione specifica per mantenere l'integrità elettrica e l'affidabilità del sistema:
Il layout strutturale è progettato per facilitare la dissipazione del calore, ridurre al minimo le perdite elettriche e garantire facilità di manutenzione. La corretta spaziatura tra i componenti previene il surriscaldamento e consente la sostituzione sicura dei fusibili o dei dispositivi di sovratensione senza interrompere il funzionamento del sistema.
Comprendere i parametri tecnici di un combiner box fotovoltaico è essenziale per la progettazione del sistema e la conformità alla sicurezza. La tabella seguente riassume le specifiche tipiche:
| Parametro | Gamma di specifiche |
|---|---|
| Numero di stringhe | 4–24 |
| Tensione di ingresso massima | 1000 V–1500 V CC |
| Corrente nominale | 10 A–63 A per stringa |
| Protezione contro le sovratensioni | 20kA–40kA |
| Valutazione della custodia | IP65–IP66 |
| Temperatura operativa | Da -25°C a +60°C |
| Materiale | Alluminio verniciato a polvere/acciaio inossidabile |
Questi parametri garantiscono un funzionamento affidabile in climi diversi e consentono un’integrazione sicura nei sistemi solari commerciali e su scala industriale.
I combiner box fotovoltaici sono ampiamente utilizzati in vari impianti solari, ciascuno con considerazioni di integrazione specifiche:
Il design modulare e la configurazione flessibile degli ingressi li rendono adattabili a diverse topologie di sistema, riducendo il cablaggio complessivo e semplificando il monitoraggio e il rilevamento dei guasti.
La corretta installazione di un Combiner Box fotovoltaico è fondamentale per la sicurezza e le prestazioni del sistema. Le considerazioni chiave includono:
Il rispetto di queste migliori pratiche garantisce affidabilità a lungo termine, riduce i tempi di inattività e migliora la sicurezza nei sistemi solari ad alta potenza.
D: Quante stringhe può supportare in genere un PV Combiner Box?
R: I combiner box fotovoltaici standard supportano da 4 a 24 stringhe, a seconda delle specifiche del modello. Sono disponibili numeri di stringa più elevati per progetti su scala industriale con array più grandi.
D: Quali protezioni sono integrate in un Combiner Box fotovoltaico?
R: I quadri fotovoltaici incorporano fusibili o interruttori a livello di stringa, dispositivi di protezione da sovratensione e interfacce di messa a terra per la protezione da sovracorrente, picchi di tensione e potenziali guasti elettrici.
D: È possibile installare i Combiner Box fotovoltaici all'aperto?
R: Sì. La maggior parte dei modelli è racchiusa in involucri con grado di protezione IP65–IP66, che forniscono protezione da polvere e acqua adatta per ambienti esterni e condizioni meteorologiche estreme.
I quadri fotovoltaici sono essenziali per il funzionamento efficiente e sicuro del sistema di energia solare, centralizzando più stringhe e fornendo protezione critica e funzionalità di monitoraggio. Una corretta progettazione, installazione e selezione dei parametri garantiscono affidabilità a lungo termine e produzione di energia ottimizzata.
CNKAoffre un'ampia gamma di quadri fotovoltaici progettati per progetti solari commerciali e su larga scala, combinando materiali durevoli, configurazioni flessibili e funzionalità di sicurezza integrate. Per ulteriori informazioni o per discutere i requisiti di sistema,contattaciper ricevere guida e supporto personalizzati per i tuoi impianti solari.
