Nelle centrali fotovoltaiche, un gran numero di cavi DC esterni sono essenziali. Date le difficili condizioni ambientali, è fondamentale selezionare cavi che resistono alle radiazioni UV, all'esposizione all'ozono, alle fluttuazioni di temperatura gravi ed erosione chimica. I cavi ordinari possono diventare fragili e il loro isolamento può decomporsi nel tempo in tali ambienti, portando a danni e aumento del rischio di cortocircuiti.

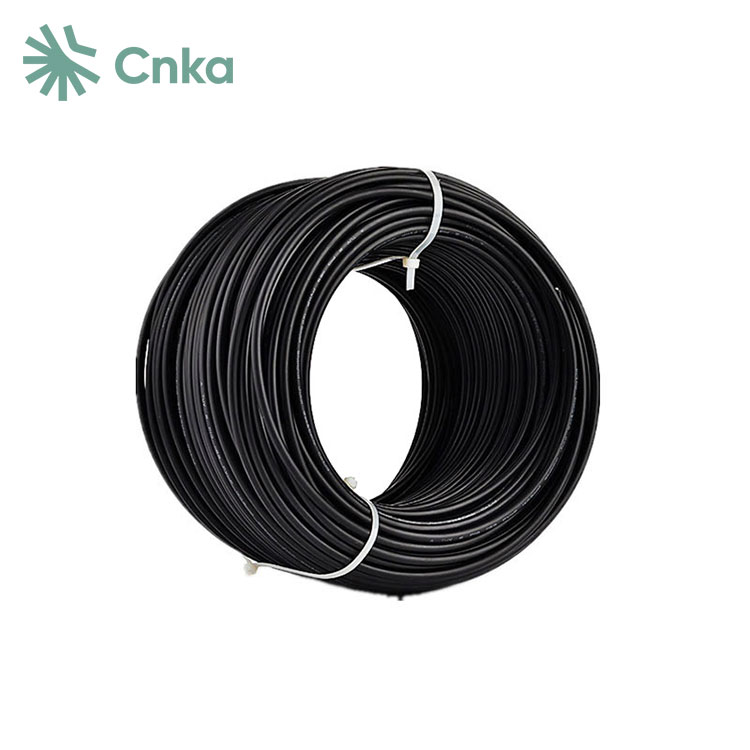

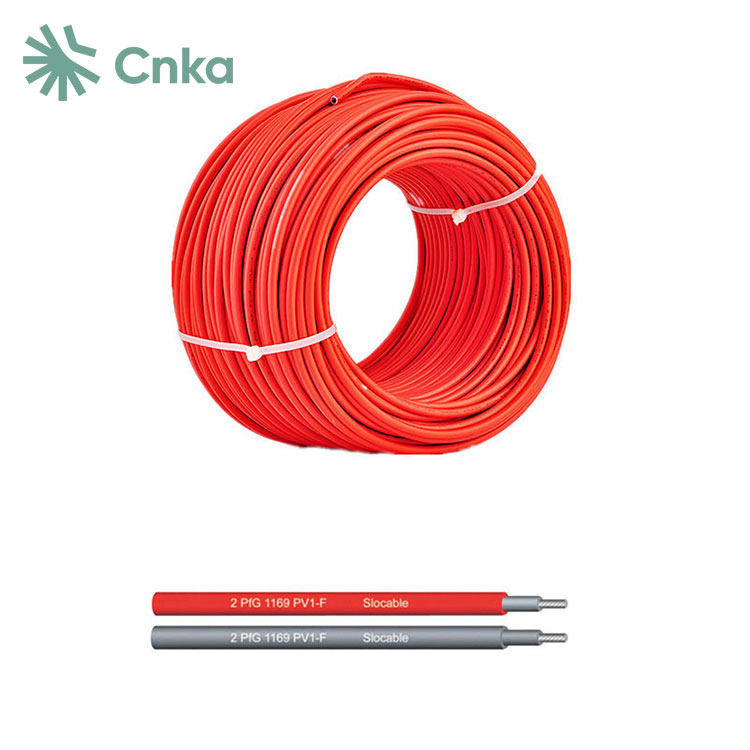

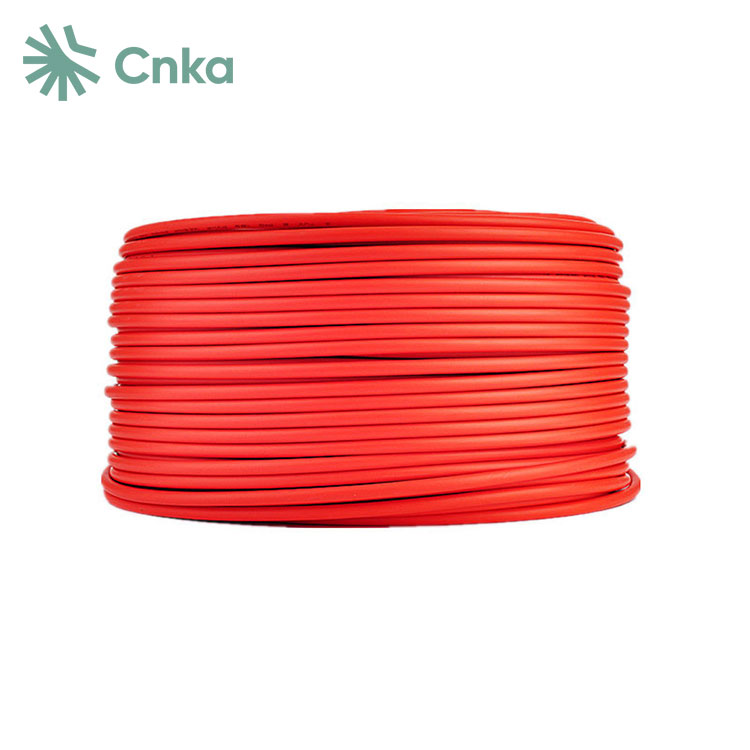

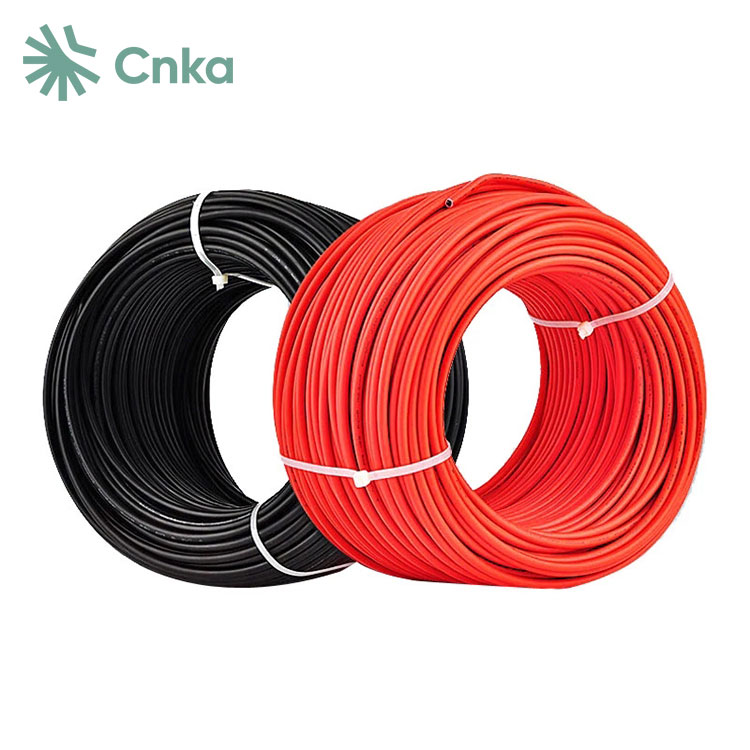

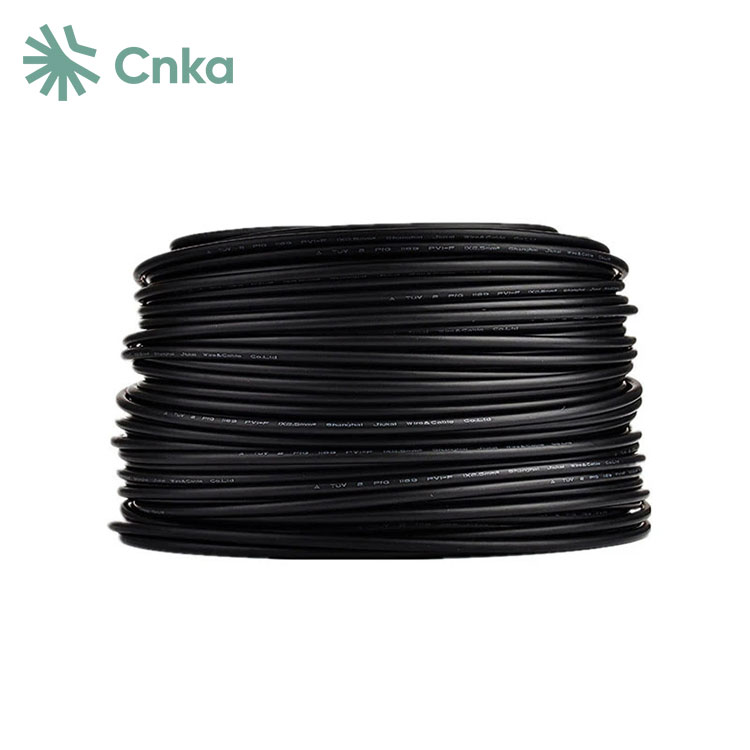

Pertanto, l'utilizzo dei fornitori di porcellane del filo fotovoltaico solare a basso prezzo CNKA è vitale. Il nostro filo fotovoltaico del pannello solare offre un'eccellente resistenza alle intemperie, protezione UV e prestazioni di erosione dell'ozono e può sopportare una gamma più ampia di variazioni di temperatura.
|
Tipo |
Attraverso |
Strand |
Conduttore |
Conduttore |
Esterno |
Valutato |
Valutato |
|
mm² |
No.xφ (mm) |
mm |
Ω/km |
mm |
Vac/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 Xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1X4.0mm2 |
4.0 |
56 Xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1X6.0MM2 |
6.0 |
84 Xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Filo |
Classe 5, in scatola |
|
Materiale isolante |
XLPE |
|
Doppio isolato |
|
|
Senza alogeno |
|
|
Elevata resistenza contro oli, grassi, ossigeno |
|
|
e ozono |
|
|
Resistente al microbo |
|
|
Resistente ai raggi UV |
|
|
Resistenza all'abrasione elevata e abrasione |
|
|
Flam Test secondo |
Il tuo EN 50265-2-1 UL1571 (VW-1) |
|
Il raggio di piegatura più piccolo consentito |
5xd |
|
Intervallo di temperatura |
-40 ℃ ~+90 ℃ |
|
Colori |
Nero/rosso |
1 testato secondo il metodo B nella parte 8.1.3 dello standard EN 50396, presenta un'eccellente resistenza all'ozono.
2 conformi allo standard HD 605/A1, dimostrando un tempo eccezionale e una resistenza UV.
3 presentano resistenza all'ammoniaca.
4 mostra un'eccellente resistenza a petrolio e sostanze chimiche.
5 caratteristiche elevata resistenza all'usura, adatta a condizioni di utilizzo dura.
6 soddisfa lo standard EN 60811-2-1 (acido ossalico e test di idrossido di sodio), che mostra una forte resistenza all'acido e alcalino.
1. Cavo DC:
· Cavi tandem: utilizzati tra i componenti.
· Cavi paralleli: collegare stringhe e tra le stringhe e le scatole di distribuzione DC (scatole di combinatore).
· Cavi dalla casella di distribuzione DC a Inverter: collegare la casella di distribuzione DC all'inverter.
Questi cavi DC sono in genere installati all'aperto e devono essere resistenti all'umidità, all'esposizione alla luce solare, al freddo, al calore e ai raggi UV. In alcuni ambienti, devono anche resistere a sostanze chimiche come acidi e alcali.
2. Cavo CA:
· Collegamento del cavo dall'inverter al trasformatore step-up: collega l'inverter al trasformatore step-up.
· Cavo di connessione dal trasformatore step-up al dispositivo di distribuzione: collega il trasformatore step-up al dispositivo di distribuzione.
· Collegamento del cavo dal dispositivo di distribuzione dell'alimentazione alla griglia di alimentazione o agli utenti: collega il dispositivo di distribuzione di alimentazione alla griglia di alimentazione o agli utenti finali.
I cavi CA sono generalmente installati all'interno e possono essere selezionati in base ai requisiti del cavo di alimentazione standard.
