Differenze tra interruttori DC e AC
Gli interruttori di circuiti progettati per i sistemi di corrente continua (DC) e di corrente alternata (AC) differiscono significativamente a causa dei comportamenti elettrici unici di ciascun tipo di corrente. Di seguito è riportato un confronto dettagliato:
1. Comportamento attuale e sfide di estinzione dell'arco
Caratteristiche attuali AC:
Si alterna periodicamente la direzione (50Hz o 60Hz).
Naturalmente attraversa zero 100-120 volte al secondo, facilitando l'interruzione dell'arco.
Gli interruttori standard si basano su questo incrocio zero per estinguere in modo efficiente l'arco.
Caratteristiche di corrente DC: fluisce in una direzione continuamente senza incroci zero.
L'arco è più persistente e più difficile da estinguere, che richiede meccanismi di soppressione più forti.
Sono necessari progetti specializzati (ad es. Blowout magnetici, scivoli ad arco o aria forzata) per rompere la corrente.
2. Tensione e valutazioni di corrente

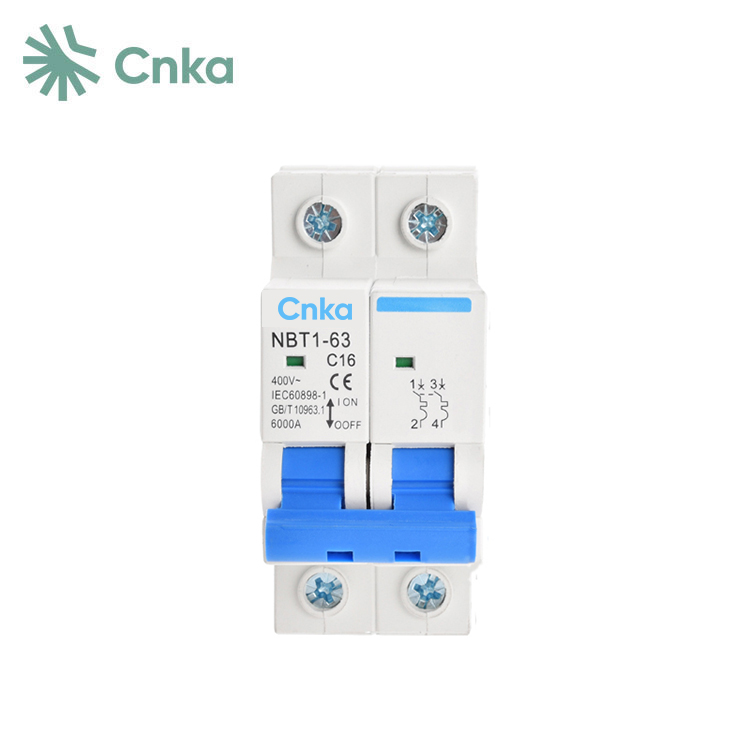

Breakers AC:
Tipicamente valutato per la tensione RMS (ad es. 120 V, 240 V, 480 V).
Comune in casa, commerciale e industriale distribuzione dell'energia.
La capacità di rottura di solito varia da alcuni amplificatori a diverse centinaia di amplificatori.
DC Breakers:
Valutato per la tensione CC costante (ad es. 12V, 24 V, 48 V, fino a 1000 V in alcuni casi).
Utilizzato in sistemi di energia solare, banche della batteria, veicoli elettrici e telecomunicazioni.
Spesso richiedono una maggiore capacità di interruzione (intervallo di KA) a causa di arco sostenuti.
3. Design e costruzione interni
Breakers AC:
Utilizzare una soppressione dell'arco più semplice (ad es. Blast d'aria, meccanismi di viaggio termico-magnetico).
Tipi comuni: MCB (interruttore di circuiti in miniatura), MCCB (custodia modellata), ACB (interruttore di circuiti d'aria).
DC Breakers:
Costruito con contatti rinforzati e scivoli ad arco avanzati per gestire arco prolungati.
Alcuni sono sensibili alla polarità (devono essere cablati correttamente).
Gli interruttori DC bidirezionali sono utilizzati in sistemi come i pannelli solari in cui la corrente può invertire.
4. Applicazioni e considerazioni sulla sicurezza
Breakers AC:
Trovato nel cablaggio domestico, nelle macchine industriali e nelle griglie elettriche.
Non è adatto per i circuiti DC: utilizzarli può causare un fallimento o arco pericoloso.
DC Breakers:
Essenziale per i sistemi di energia rinnovabile, la ricarica EV e le microgrid DC.
Alcuni interruttori ibridi funzionano sia per AC/DC, ma la maggior parte è specifica dell'applicazione.
Possono essere scambiati?
Non utilizzare mai un interruttore CA per DC se non esplicitamente valutato per entrambi.
Gli interruttori DC possono funzionare per AC ma non sono ottimizzati per questo.
Conclusione
Le differenze fondamentali derivano dai metodi di estinzione dell'arco, dalla maneggevolezza della tensione/corrente e dalla costruzione. Gli interruttori DC sono costruiti più difficili per gestire la corrente continua, mentre gli interruttori CA sfruttano il passaggio zero per una più facile interruzione. Scegli sempre il tipo corretto per sicurezza e affidabilità.
Vorresti consigli per un caso d'uso specifico?
